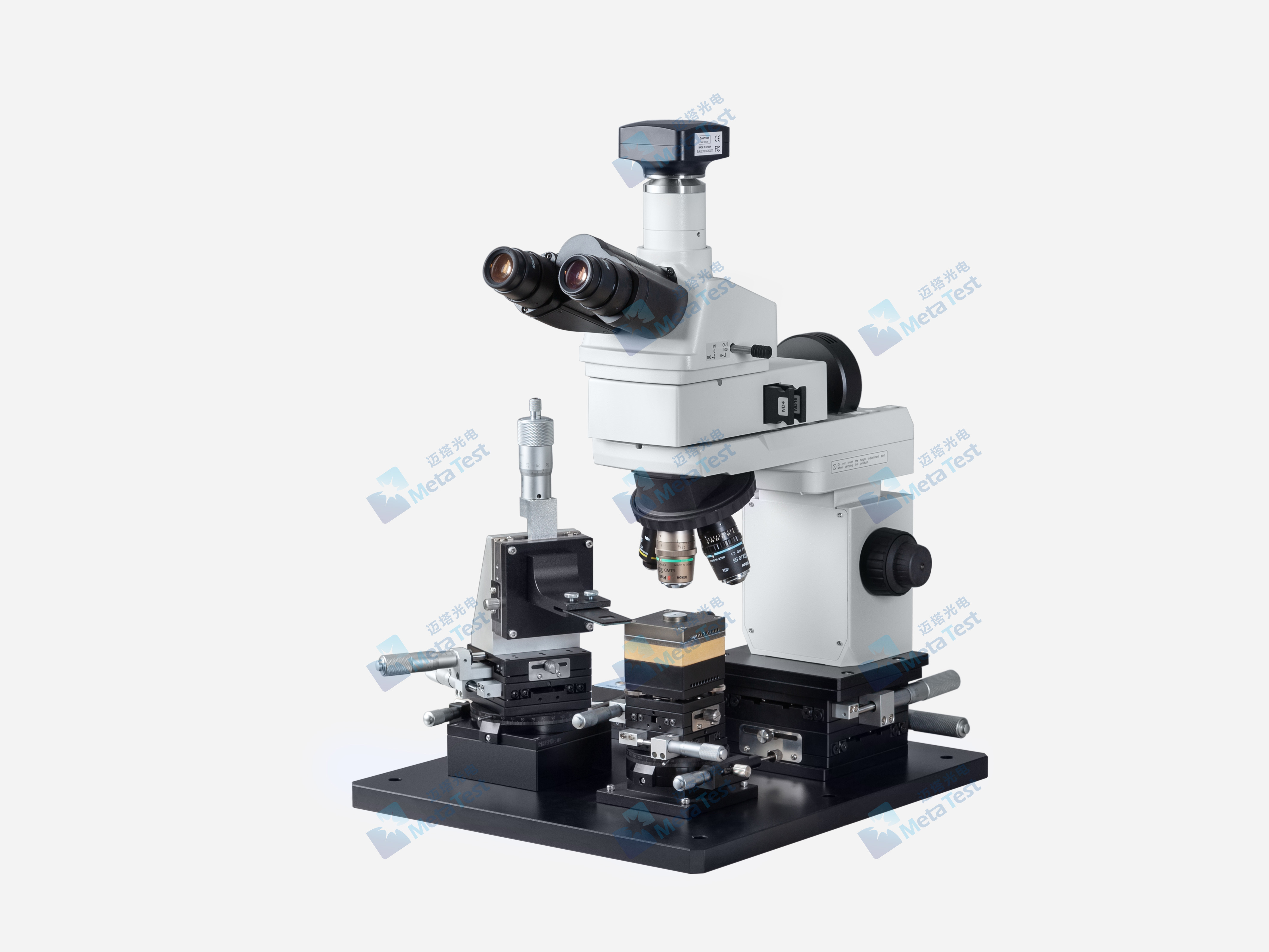

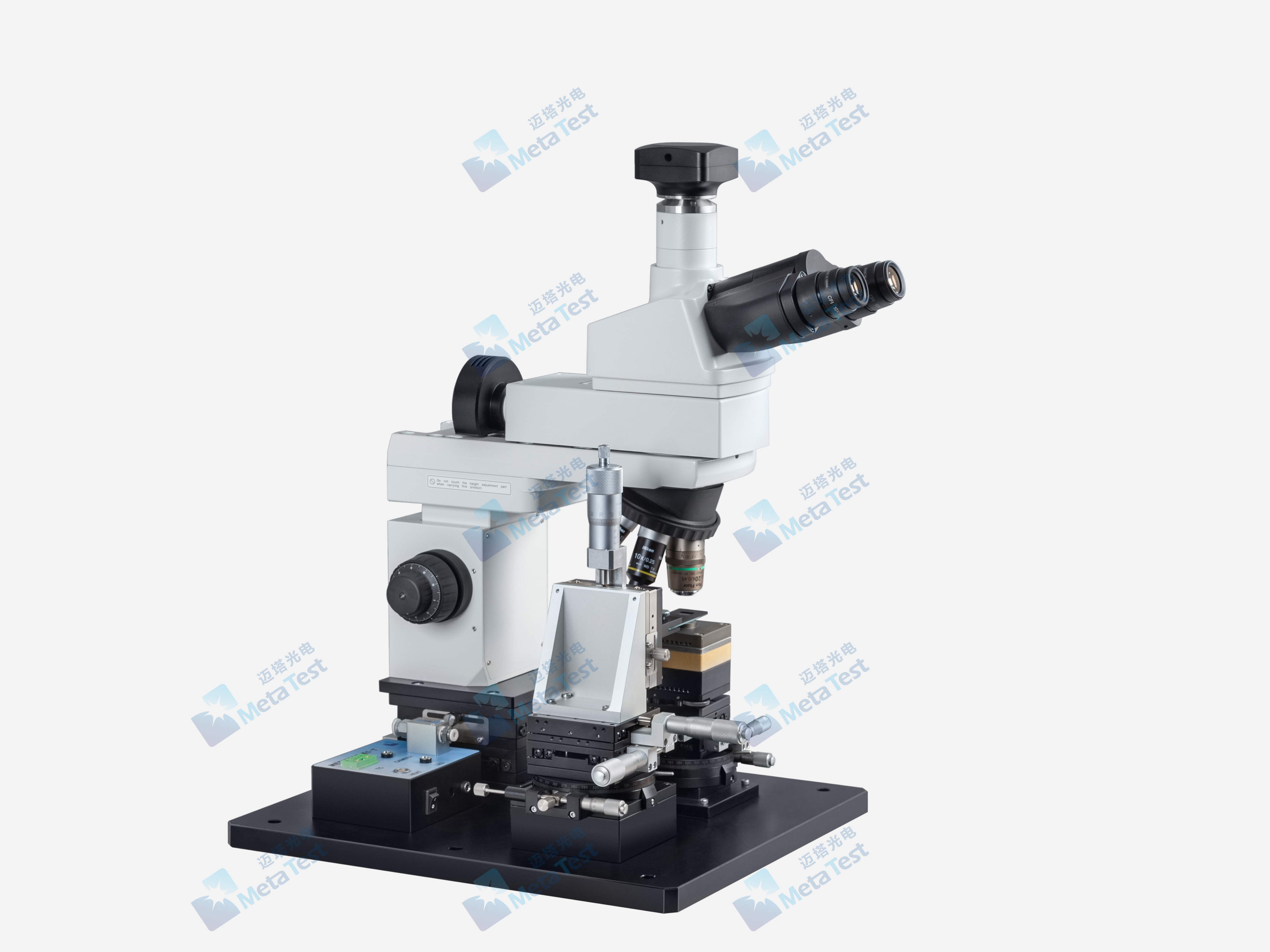

E1-M高分辨二维材料金相显微转移系统
E1-M适用于石墨烯，硫化钼，黑磷等单层材料精确定点转移，以及多层范德华异质结的制备，实现了低维材料转移的可视化操作。转移系统由显微系统、三轴转移台、真空吸附加热集成样品台等部分组成。目标衬底载物台可面内大角度旋转，是研究异质结特性、空间反演对称性破缺、以及二维材料不同堆叠方式影响的有力工具。高稳定性、高精度的机械设计及高质量的显微成像系统使得小于5μm的微小样品的精确转移得以实现。
E1-M在保留了E1-T优异的转移集成操作的基础上，通过尼康金相显微镜光学系统的升级，极高地提高了单层、多层及各类范德华异质结观察的分辨率及清晰度，整合了观察、转移、成像记录等器件制备的全流程操作。E1-M还拥有众多配置选项，包括样品台高温模块，拉曼测试模块，荧光测试模块等，配套阻尼式光学防震平台，同时支持手套箱内使用环境安装。
主要配置*
| 衬底载物平台 | 五轴可调，XY方向两轴平移，行程20mm；Z轴方向行程10mm；水平倾斜角调节±2°；绕Z轴手动调节旋转±90°；样品台加热最高温度为240℃，温度控制稳定性0.1℃，带样品真空吸附功能 |
| 载玻片移动平台 | 五轴可调，XYZ方向三轴手动平移，行程25mm；样品送入手动旋转台，台面直径100mm，粗调旋转范围360°，细调旋转范围±5°，定位精度1~2°；Y轴方向载玻片倾角可调：调节范围±15° |
| 显微镜 | 尼康显微镜镜体，三目镜筒；2个10倍目镜，5倍，10倍，20倍，50倍4个物镜 |
| 显微相机 | 1200 万像素USB3.0 超高清CMOS 显微相机；提供显微相机操作软件 |
| 高稳定显微观察支架 | 支持显微镜沿XY方向50mm行程，可在二维材料贴合以后，大范围调节显微镜观察位置；调焦行程30mm，精度1um |
| 控制机箱 | 系统电学控制集成，控制样品台加热、吸附，控制显微照明亮度调节 |
| 电脑 | i5处理器，8G内存，1T硬盘，23.8英寸高清显示器 |
| 选配功能 | 明暗场升级，高精度软件温控模块，电动精密位移模块及控制器，手套箱内使用环境安装，配套阻尼式光学防震平台 |
标准配置
E1-M系统包括四个子系统：衬底载物平台调节子系统、载玻片移动平台调节子系统、显微成像子系统、电路控制子系统。

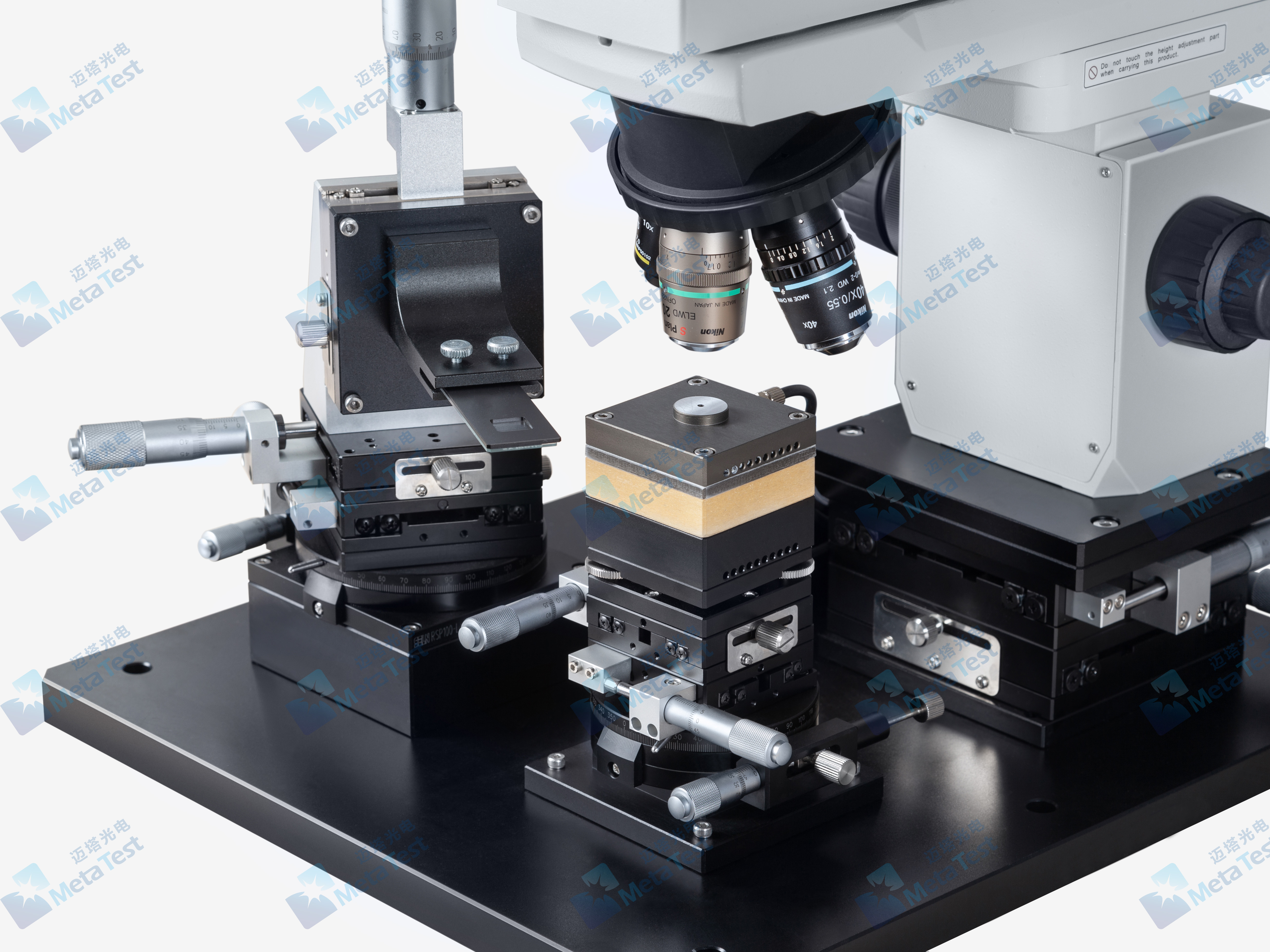

载玻片移动平台 240℃样品加热台
样品台五轴可调；支持沿 XY 方向平移，行程 20mm，系统分辨率0.002mm；绕 z 轴手动调节旋转最大±90°； 绕x轴和y 轴倾斜台，倾斜角度±2°；Z轴方向行程10mm，精度2μm。
载玻片XYZ三轴可调，行程25mm；样品送入手动旋转台，粗调旋转范围360°，细调旋转范围±5°，定位精度1~2°；Y轴方向载玻片倾角可调：调节范围±15°，调节精度约0.1°，调节方式手动微分头。
显微成像系统采用尼康金相显微观察系统，配套三目镜筒，5倍，10倍，20倍，50倍4个物镜，2个10X目镜。1200万像素USB3.0超高清CMOS显微相机，提供显微相机操作软件，可进行照片拍摄，录制视频，测量样品尺寸，分屏对比等功能。
载玻片下方样品 载玻片下方样品
普通物镜拍摄 专用物镜拍摄
选配功能
选配一：明暗场升级
通过对落射照明器及物镜的全面升级，可对标本差异和缺陷进行高分辨率、高灵敏度的检测。
样品在明暗场中的对比图（左图：明场，右图：暗场）
从图像中直观看出：暗场是将明场照明下的对比反差完全颠倒，明场中亮的部分变暗，明场中暗的部分变亮 所得到的成像图。针对纳米线、纳米片或有缺陷、表面不均匀、不平整的样品来说，在暗场下，可以清晰的看清楚样品的轮廓以及表面缺陷等。
选配二：高精度软件温控模块
高精度软件温控热台，升温速度可控，降温速度也可慢速控制，提供不一样的实验操作条件！最大加热温度可达240℃；可控升温速度，最低0.01℃/s，最大1℃/s（小于100℃时），高温时加热速度不小于0.2℃/s；提供上位机软件，支持软件连接，可分段控温，电脑端控制升温速率，用户界面显示温度曲线！
选配三：电动精密位移模块及控制器
电动Z轴采用进口电机及控制器，行程范围25mm，最小行程精度0.1μm。速度多档可选，兼具连续行进功能和单步行进功能，适用于异质结慢速贴合、手套箱内自动贴合等。通过精确控制Z轴运动速度，可以减少转移异质结贴合过程中形成的层间气泡，也可使得手套箱中Z轴的精细控制得以实现。
电动旋转采用进口电机及控制器，可旋转范围为±90°，精度可达0.01°。兼具连续旋转功能和单步旋转功能。尤其适用于堆叠形成双层扭曲石墨烯及其他需要精确控制堆叠方向的各类扭曲、错位异质结二维器件。
METATEST电动控制软件可方便地对电动台进行速度设置及运动控制，同时可对照片进行旋转及透明化处理，极大地方便样品的查找及精确转移。
选配四:手套箱内使用环境安装
对于某些特殊的对环境要求高的材料如钙钛矿等的转移可配备转移系统手套箱内使用环境安装。
选配五：配套阻尼式光学防震平台
配套的阻尼式光学防震平台，降低高倍操作下的环境扰动（长宽厚900*600*50mm台面长宽厚600*600*50mm台面等多种规格可选）
☆☆☆E1-M可集成拉曼，荧光光谱测试功能，转移同时测试，该需求可联系定制。
转移效果实拍图
湿法转移操作步骤
A. 碱溶液中从基底上脱离出样品-PMMA B. 样品+PMMA薄膜放置在E1系统转移 C. PMMA薄膜脱离转移支架，用丙酮洗去
薄膜，并将薄膜捞取至开口夹具片上 模块上 MoS2表面覆盖的PMMA
干法转移操作步骤
A. 机械剥离MoS2样品 B. 剥离后的MoS2粘附在PDMS上，使用 C. 加热样品，使MoS2脱离PDMS，转移至
E1系统的微操模块转移样品 目标衬底上，完成转移操作
论文设备引用建议标注文字：with the help of accurate transfer platform (Metatest, E1-T) or (Metatest, E1-M)
（神秘惊喜等着你！）
使用迈塔光电E1系列产品的相关文献（部分）：
*Enliu Hong, Ziqing Li*,……Xueshuo Fan, Xiaosheng Fang*. Deterministic Fabrication and Quantum-Well Modulation of Phase-Pure 2D Perovskite Heterostructures for Encrypted Light Communication.（2024）Advanced Materials（影响因子27.4）
*Chen Liu, Senfu Zhang, …… Yinchang Ma and Xi-Xiang Zhang*.Magnetic Skyrmions above Room Temperature in a van der Waals Ferromagnet Fe3GaTe2.（2024）Advanced Materials（影响因子27.4）
*Zhilin Liu, Mingxiu Liu, ……Dabing Li & Shaojuan Li. Versatile on-chip polarization-sensitive detection system for optical communication and artificial vision. （2025） Light: Science & Applications（影响因子20.6）
*Wei Li, Tianhui Mu, ……Xuetao Gan,* and Shaoxi Wang*. Reconfigurable Floating-Gate Devices with Ambipolar ReSe2 Channel: Dual-Mode Storage, NMOS-PMOS Transformation, Logic Functions, Synapse Simulations, Positive and Negative Photoconductive Effects.（2025）ADVANCED FUNCTIONAL MATERIALS（影响因子18.5）
*Weijing Liu, Yifan Wu, …… Yuee Xie,* and Yuanping Chen*. High-Performance Infrared Self-Powered Photodetector Based on 2D Van der Waals Heterostructures.（2025）ADVANCED FUNCTIONAL MATERIALS（影响因子18.5）
（点击跳转文章链接）
购买我司产品免费提供上门安装、培训操作服务，演示干法二维材料异质结制备过程，并可提供干法、湿法二维材料转移标准流程及参数，供应常用各粘度及厚度热释放胶材。
